取扱鋼材
STEEL MATERIALS
取扱鋼材
STEEL MATERIALS

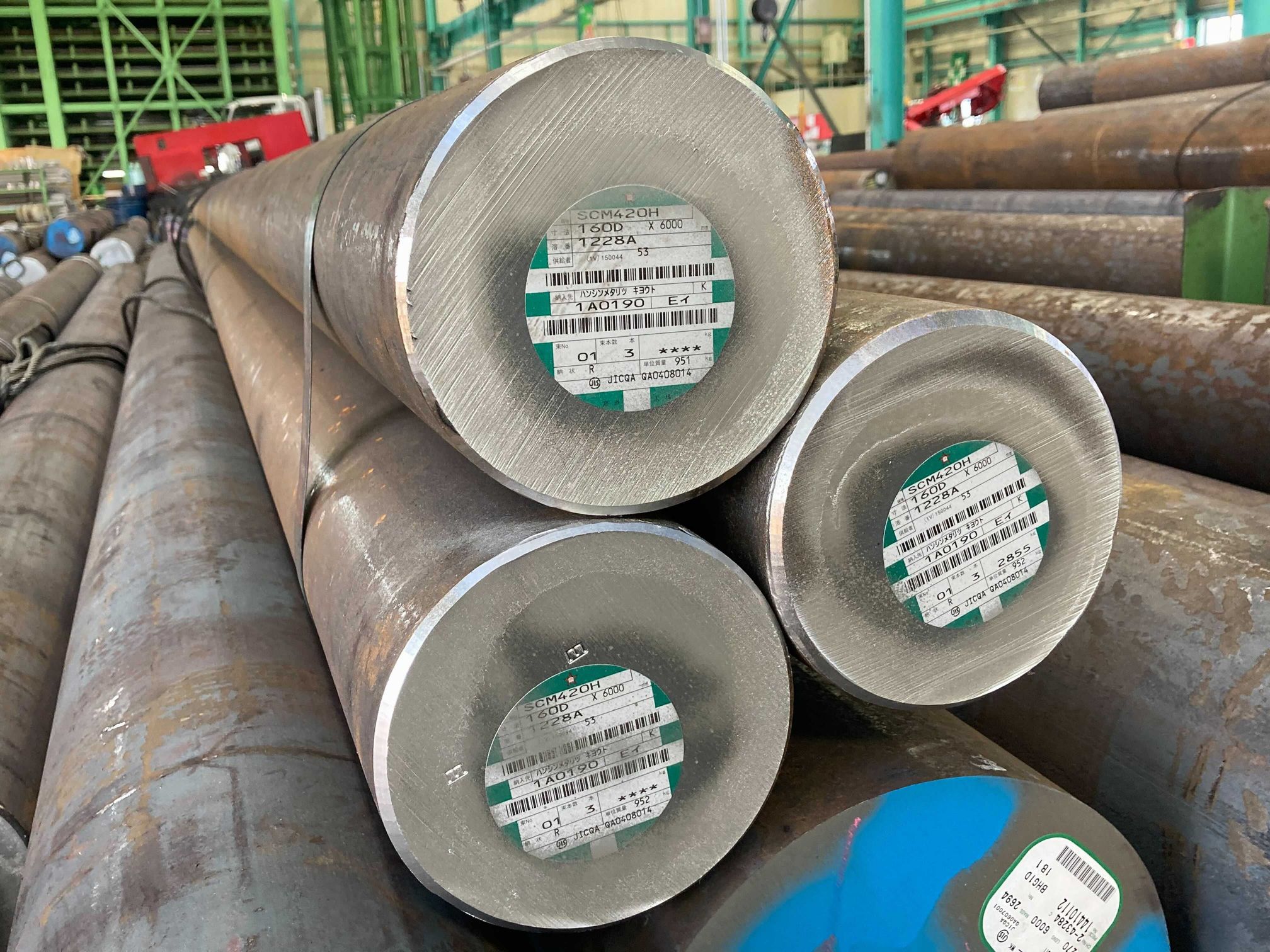

SCM420はクロムモリブデン鋼のうち、炭素含有量が0.18～0.23のもので、引張強さはおおむね930以上の鋼です。 添加されているMoの量は0.15～0.25で415、418、421と同じ範囲です。 焼戻しに対する抵抗が大きく、軟化しにくい強靭な材料です。 主に「はだ焼鋼」として使われます。焼入れによる安定性や靭性や耐衝撃性という機械的性質が特に優れています。
この鋼材について問い合わせる一般用歯車 など
SCM420は、構造用合金鋼の一種で「クロムモリブデン鋼」に属します。 構造用合金鋼とは、機械構造部品に使用される強度と靱性（じんせい）をそなえた合金鋼です。炭素量は0.1～0.5％で、これに少量のクロム(0.9～1.2％)を添加したクロム鋼、クロム(0.5～1.0％)とニッケル(1.0～3.5％)を添加したニッケル･クロム鋼、クロム(0.9～1.2％)とモリブデン(0.15～0.45％)を含むクロム･モリブデン鋼、さらにニッケル(0.4～4.5％)、クロム(0.4～1.8％)、モリブデン(0.15～0.7％)を含んだニッケル･クロム･モリブデン鋼があります。
| C | 0.18～0.23 |
|---|---|
| Si | 0.15～0.35 |
| Mn | 0.60～0.90 |
| P | 0.030以下 |
| S | 0.030以下 |
| Ni | 0.25以下 |
| Cr | 0.90～1.20 |
| Mo | 0.15～0.25 |
| 引張強さ N/mm2 | 930以上 |
|---|---|
| 伸び % | 14以上 |
| 絞り % | 40以上 |
| シャルピー衝撃値 J/cm2 | 59以上 |
| 硬さ(HBW) | 262～352 |
SCM420は加工性に優れますがクロムの添加量が比較的少ないことから、錆とは無縁ではありません。SCM420はクロム鋼にモリブデンを入れて改良されたもので、SCr材よりもさらに焼入れ性に優れています。
